| Odvíječe filmu / strečové jednotky |
FS110 OP1 |
FS130 OP2 |
FS150 AWP |
FS310 OP1 |
FS30 OP2 |
FS350 AWP |
FS39x OP3 |
| C0 - pnutí mechanickým přibrzďováním rolky (0 - 50%) |
√ |
√ |
√ |
√ |
√ |
√ |
- |
| C1 - pnutí mechanickým přibrzďováním válce (0 - 80%) |
- |
- |
- |
√ |
√ |
√ |
- |
| C2 - pnutí mechanickým přibrzďováním válce (0 - 80%) |
√ |
√ |
√ |
√ |
√ |
√ |
- |
| C4 - pnutí elektromagnetickým přibrzďováním (0 - 100%) |
√ |
√ |
√ |
√ |
√ |
√ |
- |
| C6 - předepnutí jedním motorem (150 - 200 - 250 - 300%) |
- |
- |
- |
- |
- |
- |
√ |
| C7 - předepnutí dvĕma motory (100 - 400%) |
- |
- |
- |
- |
- |
- |
√ |
| |
|
|
|
|
|
|
|
| Řetĕzem řízený vozík |
- |
- |
- |
√ |
√ |
√ |
- |
| Pásem řízený vozík |
√ |
√ |
√ |
- |
- |
- |
√ |
| Automatická detekce výšky fotobuňkou |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ standard - není k dispozici
BEZPEČNOST: Pohyb odvíječe je řízen řetězem nebo pásem. Pásové řízení zajišťuje vyšší bezpečnost (parachute system, padákový systém).
Pás: v případě že by se měl pás přetrhnout, bude aktivován mechanismus proti pádu a odvíječ filmu bude zachycen. Když odvíječ při pohybu dolu do něčeho narazí, pak se sám lehce nadzvedne a zůstane dole na objektu.
Řetěz: Odvíječ má spodní desku spojenou se snímačem. Když se odvíječ pohybuje směrem dolů a něčeho se dotkne (noha, rameno, cokoliv), je aktivován spínač a odvíječ se začne pohybovat nahoru.

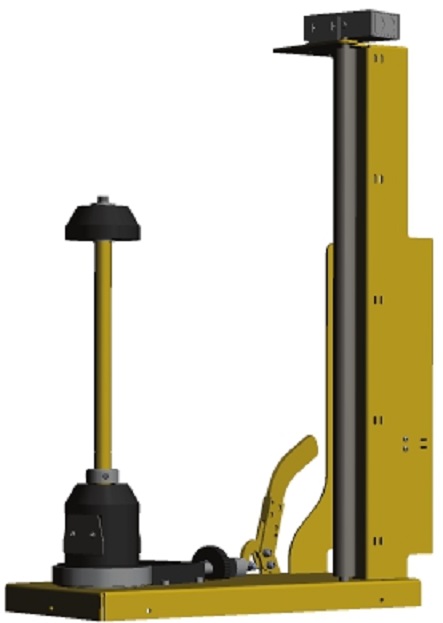

C0 - Mechanické přibrzďování rolky (základní napínání)
|
 |
- Odvíječ umožňuje napínání folie, předepínání není možné
- Film je napínán mezi odvíječem a paletou, ovládání pákou nebo kolem a brzdění nahoře / dole
- Pnutí 0 – 50% v závislosti na kvalitě filmu
- Brzda je instalována ve spodní části odvíječe
- Malé opotřebování napínacího systému
- Odvíječ je především vhodný k použití pro zákazníky s s malou spotřebou; jádro Ø 76 mm; tloušťka filmu 9-35 my, nebo s tzv pre-stretch filmem
- Vhodné pro střední - vysoké váhy palet 150 až 2000kg
- Fotoelektrická buňka pro automatickou výškou detekci palet
- Rychlost kontrolovaná frekvenčím měničem
- Překrytí filmu lze regulovat frekvenčím měničem
- Rychlá výměna filmových kotoučů
|
 |
Popis napínání: Pnutí se nastaví otáčením kolečka (1), které tlačí proti čepu(2), vloženým do vysoce kvalitního brzdného bloku (3). V brzdném blou je pružina (4) pro absorpci případného opotřebení v průběhu pracovního procesu. Kompletní napětí může být uvolněno změnou rukojětí (5) až do polohy dolů. Tento odvíječ může být použit k balení s tenkým nebo pre-stretch filmem, 250 - 500 mm šířky.
Bezpečnost: Vozík je montován tak, že se může být vyzvednut ze své pozice. Sensor na ochranu nohou neni k dispozici. Vzdálenost od podlahy k horní části odvíječe je cca 115 mm. |
C1 - Mechanická brzda - napínání přes pomocný válec a napínací kladku
|
 |
- Silná pevná ocelová konstrukce
- Film se napíná přes válec
- Pnucí sílu je možno nastavit kolečkem a zajistit pákou
- Stretch 20 - 50 % v závislosti na kvalitě filmu
- Pnutí filmu je rovnoměrné
- Překrytí filmu lze regulovat frekvenčím měničem
- Snadná výměna filmu, uvolnění brzdy na výměnu cívky
- Rychlost řízená frekvenčím měničem
- Bezpečnostní ochrana nohou podle CE
- Fotoelektrická buňka pro automatickou výškou detekci palet
- Nízká údržba brzdového systému
|
C2 - Mechanická brzda - předepnutí přes válec
|
 |
- Silná pevná ocelová konstrukce
- Film se napíná přes válec
- Pre-stretch 0 - 80% v závislosti na kvalitě filmu
- Pnucí sílu je možno nastavit pomocí ručního kola a zajistit pákou
- Pnutí lze nastavit během pohybu
- Rychlost řízená frekvenčím měničem
- Pnutí filmu je rovnoměrné
- Překrytí filmu lze regulovat frekvenčím měničem
- Snadná, rychlá výměna filmu, uvolnění brzdy na výměnu cívky
- Rychlost řízená frekvenčím měničem
- Fotoelektrická buňka pro automatickou výškou detekci palet
- Bezpečnostní ochrana nohou podle CE
- Nízká údržba brzdového systému
- Vhodné pro střední - vysoké váhy palet, 150 – 2000 kg
- Max. výška palety 2.000 mm
- Použití vhodné v kombinaci s 12/15/17/20/23/30 a 35 mikronů LLDPE stretch fólie.
|
C4 - Elektromagnetická brzda (napínání přes válec - kladku)
|
 |
- Odvíječ filmu s elektromagnetickou brzdou
- Předepnutí je nastavitelné pomocí dotykových tlačítek na ovládacím panelu
- Předepnutí až do 100%
- Pnutí možno nastavit ručně -> plynulejší nastavení.
- Pnutí filmu je rovnoměrné.
- Pnutí filmu se nastavuje potenciometrem, umožňuje velké pnutí
- Lze použít všechny druhy- stretch fólií
- Opatrně přiměkém kartonu, mohl by být i zdeformován
- Včetně ochraných bezpečnostních ochraný dveří s vypínačem, podle nové normy CE-2006.
|
C6 - Jednomotorový předepínací system
|
 |
- Snadno ovladatelný dotykovým tlačíky na řídícím panelu
- Míra předepnutí je stanovena převody 150% / 200% / 250% / 300%
- Koncový uživatel může změnit předepnutí změnou rychlostních stupňů
- Pohyblivý váleček pro posuv filmu je ovládaný vratnou pružinou a /nebo vodicím článkem
- Regulace pnutí ve směru palety
- Výměna rolky folie je velmi rychlá a snadná, film lze vyměnit během par vteřin
- Odvíječ má řemenový pohon s bezpečnostním záchytným systémem
- Fotoelektrická buňka pro tmavý objekt a tmavou fólií
- Vysoké předepnutí snižuje spotřebu folie. Tím dosáhnete nejlepší výsledky při nejnižších možných nákladech a s optimální stabilizací palety a ochraně zboží
- I v případě, že jsou palety objemné, extrémně lehké, nebo mají ostré hrany může být FS390 nastaven tak, aby i při použití filmu průměrné kvality nedošlo k roztržení nebo zabrzdění.
- Tak je zajišťěna optimální spolehlivost v kombinaci s ekonomickou výhodou.
|
C7 - Dvoumotorová pre-stretch jednotka
|
 |
- Míra předepnutí dvěmi motory je od 100% do 400%; (Kroky 10%)
- Koncový uživatel může změnit předepnutí na řídícím panelu OP3
- Programování různých předepnutí během pohybu odvíječe nahoru a dolů
- Pohyblivý váleček pro posuv filmu je ovládaný vratnou pružinou a /nebo vodicím článkem
- Regulace pnutí ve směru palety
- Odvíječ má řemenový pohon s bezpečnostním záchytným systémem
- Fotoelektrická buňka pro tmavý objekt a tmavou fólií
- Výměna rolky folie je velmi rychlá a snadná, film lze vyměnit během par vteřin
- Vysoké předepnutí snižuje spotřebu folie. Tím dosáhnete nejlepší výsledky při nejnižších možných nákladech a s optimální stabilizací palety a ochraně zboží
- Programování různých předepnutí během pohybu odvíječe nahoru a dolů
- Tak je zajišťěna optimální spolehlivost v kombinaci s ekonomickou výhodou.
|
