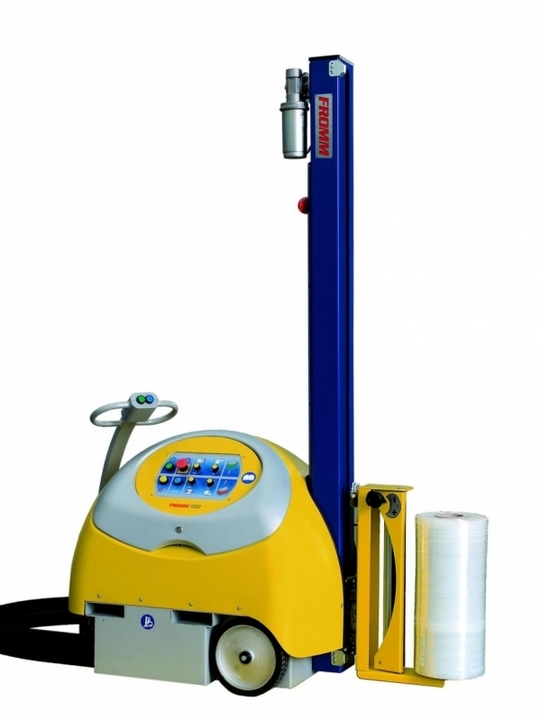

Ovinovací balící stroj FRxxx série ROBOT
Fromm poloautomatické robotové ovíjecí balicí stroje s vlastním pohonem jsou vhodné k ovíjení navrstveného zboží ochraným LLDPE filmem, s jedním nebo více balicími programy a různými předepínacími systémy.
Robot FROMM je mobilní, variabilní, vhodný zejména pro zákazníky, kteří potřebují zabalit širokou škálu velkých, nestabilních, neskladných palet nebo v situacích, kdy balení probíhá na různých místech. S plně nabitou baterií, může zabalit až 220 europalet (v závislosti na modelu).
Stroj je vybaven jednoduchým ovládacím panelem OP1, nebo speciálním OP2 panelem.
Během vývoje byl kladen zvlaštní důraz na kvalitu, bezpečnost a spolehlivost. Použití pečlivě vybraných komponent zaručují minimální údržbu. Všechny tyto stroje jsou navrženy tak, aby zvládly vysoké pracovní zatížení.
Instalace: snadná, video návod instalace dostupné.
Parametry
Typ: FR33x, FR35x, FR39x, FR40x
Maximální výška palety: 2000 - 2800 mm
Rozměr palety:flexibilní
Max. hmotnost palety:flexibilní
Strečová jednotka: C2 C4 C6 C7
Kontrolní panel: OP1 , OP2
Nabíjecí trakční batérie: 24 V - 110 Ah
Napájení: 230 V - 50/60 Hz
Technické údaje
Možnosti:
- výška palet 2.500 a 2.800 mm
- TRAXION baterie - s plnou TRAXION baterií možno ovinout až 220 palet (v závislosti na parametrech stroje)
Fromm FRxxx modely:
| Strečová jednotka | Řídící panel | Ppředepnutí | Balicí kapacita | |
| FR33x | C2 mechanický brzdný systém | OP1 | 20 – 70 % | do 15 palet denně |
| FR35x | C4 magnetický brzdný systém | OP1 | do 100 % | 15 - 35 palet denně |
| FR39x | C6 1-motorový předepínací systém | OP1 / OP2 | do 250 % | 35 - 150 palet denně |
| FR40x | C7 2-motorový předepínací systém | OP1 / OP2 | 120 – 400 % | 35 - 150 palet denně |

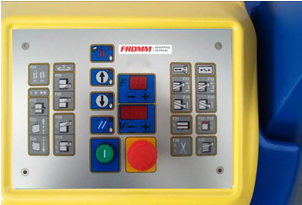

OP1 - Kontrolní panel s proudovou ochranou
- Hlavní vypínač
- Automatický program pro/bez vrchního překrytí
- Dvojité ovíjení
- Jednoduché ovíjení
- Speciální program pro velké palety
- Bezpečnostní reset tlačítko
- Pohotovostní stop tlačítko (CE)
- Jemný start/stop
- Střihací jednotka - volitelná instalace
- Spodní a vrchní ovíjení nastavitelné operátorem
- Variabilní rychlost otáčení nastavitelná operátorem
- Změna napínání při pohybu nahoru nastavitelná operátorem
- Změna napínání při pohybu dolů nastavitelná operátorem
- Rychlost strečové jednotky

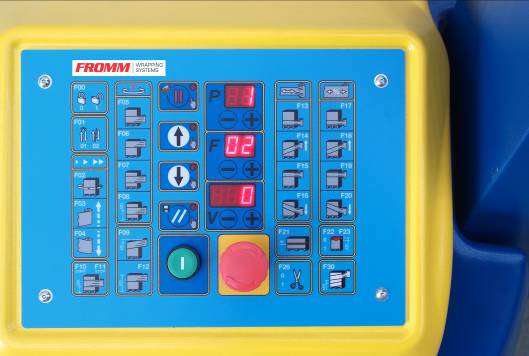

OP2 - Kontrolní panel s proudovou ochranou
- Hlavní vypinač a světelný indikátor
- Nekonečné variace pro autom. program
- 99 automatických programů přístupných pro operátora
- Specifické užívatelské programové nastavení
- Speciální program pro velké palety
- Bezpečnostní reset tlačítko
- Pohotovostní stop tlačítko (CE)
- Jemný start/stop
- Spodní a vrchní ovíjení nastavitelné operátorem
- Variabilní rychlost robota nastavitelná operátorem
- Rychlost strečové jednotky nastavitelná operátorem
- Napínání a předpínání nastavitelné během spodního ovíjení – pohybu nahoru – vrchního ovíjení a pohybu dolů strečové jednotky
- Funkce zvýšení/znížení manuálního napínaí fólie
- Snadno čitelný seznam chybových kódů
C2: systém manuálního napínání
- Variabilní manuálně napínání fólie
- Snadné zavedení fólie
- Napínání fólie do 100%
C4: systém magnetické brzdy, FR35x série
Systém brždění rolky pomocí magnetické brzdy
- Variabilní magnetické napínání fólie
- Napínání pomocí brzděného gumového valce;
- Zmena napínání pomocí operačního panelu;
- Snadné zavedení fólie;
- Napínání fólie do 100%.
C6: 1- motorový předpínací systém, FR39x série
Předpínací systém pomocí dvou zpřevodovaných válců poháněných jedním motorem
- Jednomotorový přednapínací systém;
- Pevný předepínací poměr 150 / 200 nebo 250%;
- Elektronická kontrola síly fólie na zatížení úhlů;
- Jednoduché zavedení fólie
- Napnutí fólie až do 250%. (průmerně 200%);
- Snížení spotřeby LDPE strečové fólie o 40%.
- Funkční jen s vysokokvalitnou fólií.
C7: 2- motorový variabilní předpínací systémem, FR40x série
Předpínací systém pomocí dvou variabilně nastavitelných válců poháněných dvěma motory
- 2 - motorový předpínací systém;
- Volně nastavitelný předepínací systém klientům s poměrem od 0 do 400%;
- Jednoduché zavedení fólie ;
- Napnutí fólie až do 400%;
- Snížení spotřeby LDPE strečové fólie o 50 až 60%.
- Funkční s vysokokvalitnou fólií a standardní strečovou fólií, v závislosti od užívatelských nastavení.
Střihací jednotka
na odstřihnutí fólie po skončení cyklu, jen v kombinaci s OP2 pro série FR35x / FR39x a FR4xx
Baterie typu TRAXION
- 1x TRAXION baterie12 Volt – 110Ah;
- 180 / 230 - balící výkon s plnou baterií;
- Nabíjící čas: cca 8 – 10 hodin;
- Průměrná životnost: 4 to 5 roků
- Průměrné dobíjení: po 2500 balení.
- Rozměr: 580 x 215 x 390mm v ocelové skřini
Výhody :
- Dlouhá životnost
- 100% ocelová konstrukce
- Ergonomie obsluhy, operační panel umístněn na vrchní části stroje
- Funkce stroje jsou nastavitelné na lehce ovladatelném řídícím panelem
- Snadný přístup k operačnímu panelu a strečové jednotce
- Pracovní prostor zjednodušený na minimum
- Prvotřídní elektrický / elektronický design
- Standardní strečová jednotka s mechanickým napínáním fólie
- Automatické rozpoznání výšky palety přes fotosenzor
- Nastavitelné vrchní překrytí
- Bezúdržbové gelové baterie
- Vysokofrekvenční nabíječka na desce
- 220 Volt “plug and play”
- Vyrobeno podle CE standartů

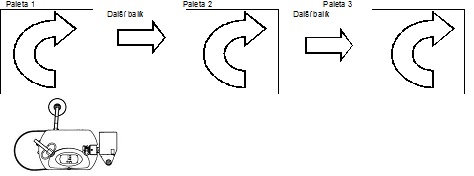

Popis činnosti:
Operátor přiveze robot k paletě a připevní manuálně fólii k paletě. Po tomto úkonu stačí stisknout tlačítko START. Stroj nastartuje, provádějíce všechny operece automaticky .Přednastavené spodní a vrchní ovíjení, včetně rychlosti balení. Po skončení programu a zastavení stroje, operátor odstřihne film a odstraní paletu z pozice nebo odveze Robot k další palete.
Robot FR 40x - Ovíjení palet
Možnosti:
- výška palet 2.500 a 2.800 mm
- TRAXION baterie - s plnou TRAXION baterií možno ovinout až 220 palet (v závislosti na parametrech stroje)
Fromm FRxxx modely:
| strečová jednotka | řídící panel | předepnutí | balicí kapacita | |
| FR33x | C2 mechanický brzdný systém | OP1 | 20 – 70 % | do 15 palet denně |
| FR35x | C4 magnetický brzdný systém | OP1 | do 100 % | 15 - 35 palet denně |
| FR39x | C6 1-motorový předepínací systém | OP1 / OP2 | do 250 % | 35 - 150 palet denně |
| FR40x | C7 2-motorový předepínací systém | OP1 / OP2 | 120 – 400 % | 35 - 150 palet denně |
OP1 - Kontrolní panel s proudovou ochranou
- Hlavní vypínač
- Automatický program pro/bez vrchního překrytí
- Dvojité ovíjení
- Jednoduché ovíjení
- Speciální program pro velké palety
- Bezpečnostní reset tlačítko
- Pohotovostní stop tlačítko (CE)
- Jemný start/stop
- Střihací jednotka - volitelná instalace
- Spodní a vrchní ovíjení nastavitelné operátorem
- Variabilní rychlost otáčení nastavitelná operátorem
- Změna napínání při pohybu nahoru nastavitelná operátorem
- Změna napínání při pohybu dolů nastavitelná operátorem
- Rychlost strečové jednotky
OP2 - Kontrolní panel s proudovou ochranou
- Hlavní vypinač a světelný indikátor
- Nekonečné variace pro autom. program
- 99 automatických programů přístupných pro operátora
- Specifické užívatelské programové nastavení
- Speciální program pro velké palety
- Bezpečnostní reset tlačítko
- Pohotovostní stop tlačítko (CE)
- Jemný start/stop
- Spodní a vrchní ovíjení nastavitelné operátorem
- Variabilní rychlost robota nastavitelná operátorem
- Rychlost strečové jednotky nastavitelná operátorem
- Napínání a předpínání nastavitelné během spodního ovíjení – pohybu nahoru – vrchního ovíjení a pohybu dolů strečové jednotky
- Funkce zvýšení/znížení manuálního napínaí fólie
- Snadno čitelný seznam chybových kódů
C2: systém manuálního napínání
- Variabilní manuálně napínání fólie
- Snadné zavedení fólie
- Napínání fólie do 100%
C4: systém magnetické brzdy, FR35x serie
Systém brzdění rolky pomocí magnetické brzdy
- Variabilní magnetické nappínání fólie
- Napínání pomocí brzděného gumového valce;
- Zmena napínania cez operačný panel;
- Snadné zavedení fólie;
- Napínání fólie do 100%.
C6: 1- motorový předpínací systém, FR39x serie
Předpínací systém pomocí dvou zpřevodovaných válců poháněných jedním motorem
- Jednomotorový přednapínací systém;
- Pevný předepínací poměr 150 / 200 nebo 250%;
- Elektronická kontrola síly fólie na zatížení úhlů;
- Jednoduché zavedení fólie
- Napnutí fólie až do 250%. (průmerně 200%);
- Snížení spotřeby LDPE strečové fólie o 40%.
- Funkční jen s vysokokvalitnou fólií.
C7: 2- motorový variabilní předpínací systémem, FR40x serie
Předpínací systém pomocí dvou variabilně nastavitelných válců poháněných dvěma motory
- 2 - motorový předpínací systém;
- Volně nastavitelný předepínací systém klientům s poměrem od 0 do 400%;
- Jednoduché zavedení fólie ;
- Napnutí fólie až do 400%;
- Snížení spotřeby LDPE strečové fólie o 50 až 60%.
- Funkční s vysokokvalitnou fólií a standardní strečovou fólií, v závislosti od užívatelských nastavení.
Střihací jednotka
na odstřihnutí fólie po skončení cyklu, jen v kombinaci s OP2 pro série FR35x / FR39x a FR4xx
Baterie typu TRAXION
- 1x TRAXION baterie12 Volt – 110Ah;
- 180 / 230 - balící výkon s plnou baterií;
- Nabíjící čas: cca 8 – 10 hodin;
- Průměrná životnost: 4 to 5 roků
- Průměrné dobíjení: po 2500 balení.
- Rozměr: 580 x 215 x 390mm v ocelové skřini
Výhody :
- Dlouhá životnost
- 100% ocelová konstrukce
- Ergonomie obsluhy, operační panel umístněn na vrchní části stroje
- Funkce stroje jsou nastavitelné na lehce ovladatelném řídícím panelem
- Snadný přístup k operačnímu panelu a strečové jednotce
- Pracovní prostor zjednodušený na minimum
- Prvotřídní elektrický / elektronický design
- Standardní strečová jednotka s mechanickým napínáním fólie
- Automatické rozpoznání výšky palety přes fotosenzor
- Nastavitelné vrchní překrytí
- bezúdržbové gélové baterie
- Vysokofrekvenční nabíječka na desce
- 220 Volt “plug and play”
- Vyrobeno podle CE standartů
Popis činnosti:
Operátor přiveze robot k paletě a připevní manuálně fólii k paletě. Po tomto úkonu stačí stisknout tlačítko START. Stroj nastartuje, provádějíce všechny operece automaticky .Přednastavené spodní a vrchní ovíjení, včetně rychlosti balení. Po skončení programu a zastavení stroje, operátor odstřihne film a odstraní paletu z pozice nebo odveze Robot k další palete.
